Общий обзор кранов и грузоподъёмного оборудования

Грузоподъёмное оборудование редко попадает в заголовки, но без него останавливается практически любая тяжёлая индустрия — от цеха на соседней улице до буровой платформы посреди океана. Под этим термином скрывается целое семейство техники, объединённой одной задачей: поднять груз и переместить его в нужную точку под контролем человека или автоматики. Отличия начинаются там, где заканчивается сама задача — в условиях эксплуатации, требуемой грузоподъёмности, доступном пространстве и десятках инженерных компромиссов, которые определяют, какая именно конструкция окажется на объекте.

Проблема в другом: рынок предлагает десятки конструктивных решений, и за словом «кран» может скрываться и мостовая балка над складом, и манипулятор на грузовике, и исполинская махина на палубе плавучей платформы. Разобраться, чем один тип принципиально отличается от другого и почему инженеры выбирают именно его под конкретную задачу — вопрос, на который эта статья и отвечает.

Системы управления крана

Прежде чем говорить о конструкциях, стоит сказать о том, что объединяет почти все из них — способах управления. Здесь редко ограничиваются одним решением: на один кран нередко ставят сразу несколько.

Местный пульт или кабина оператора — это точка с максимально эргономичным управлением и полным обзором рабочей зоны, спроектированная так, чтобы оператор мог точно контролировать процесс. Переносной пульт — кабельный или радиоуправляемый — часто идёт с ним в паре: он позволяет осматривать зону с разных ракурсов, не выпуская кран из-под контроля. А там, где операции повторяются и не требуют ювелирной точности человека — например, в контейнерных перевозках — в дело вступают автоматизированные системы, способные работать вовсе без оператора. Конкретные пульты, кабины и алгоритмы у каждого производителя свои, но сама логика — «человек рядом, человек на расстоянии, человек не нужен вовсе» — работает почти универсально.

Системы безопасности

Грузоподъёмная техника трудится и на производстве, и в коммерческой эксплуатации, а значит подчиняется отдельным стандартам и нормам — своим для каждой страны и нередко своим для каждой отрасли. Но за разными нормативами стоит один и тот же набор базовых требований: устойчивые к коррозии и температурным перепадам материалы, надёжность соединений, датчики перегрузки, защищённая от повреждений и влаги проводка, аварийные выключатели, регулярные осмотры тросов и механизмов, смазка подвижных частей — и, конечно, обученный и сертифицированный персонал, регулярно проходящий инструктаж.

Но всё больше внимания уходит не в металл, а в код. Башенные краны в городской застройке получают программные ограничения поворота стрелы и «мёртвых зон» — оператор сам задаёт границы, в которых кран физически не сможет задеть соседнее здание или другой кран. Самоходные краны на колёсном ходу — системы автоматического выравнивания платформы через аутригеры, критичные при работе на неровной поверхности. И это далеко не полный список: перечень таких вспомогательных систем у крупных производителей постоянно растёт.

Типы конструкций

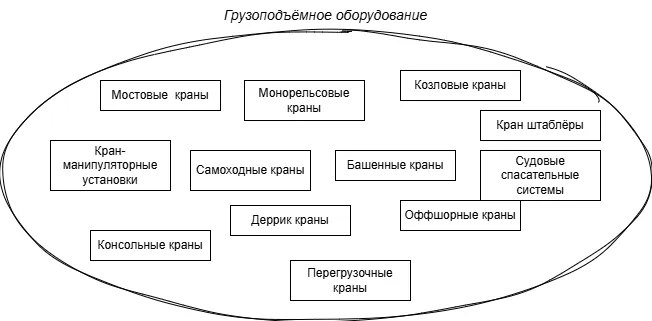

Дальше в статье каждый из двенадцати типов конструкций получит собственную страницу — с деталями, приводами и компоновкой, которые здесь мы намеренно оставляем за скобками. Ниже — только общий ориентир по каждому типу, а перейти к подробному разбору можно будет наведя и нажав на интересующий вас тип конструкции.

Башенные краны

(Tower crane)

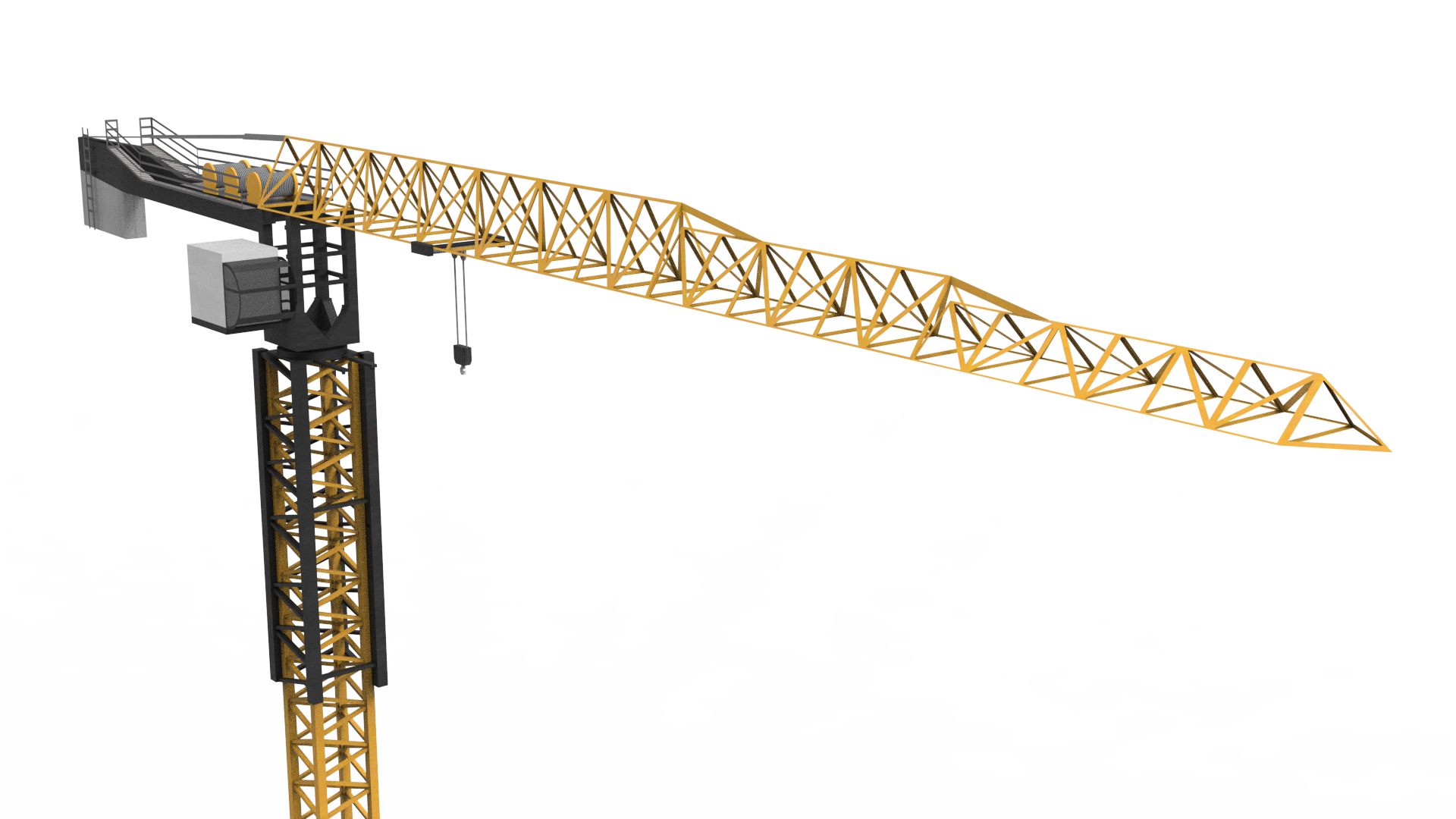

Решётчатая стрела и модульная конструкция, рассчитанная на многократную сборку-разборку по мере роста здания. Символ любой стройплощадки не просто так: без модульности и экономичности такая работа была бы нерентабельной.

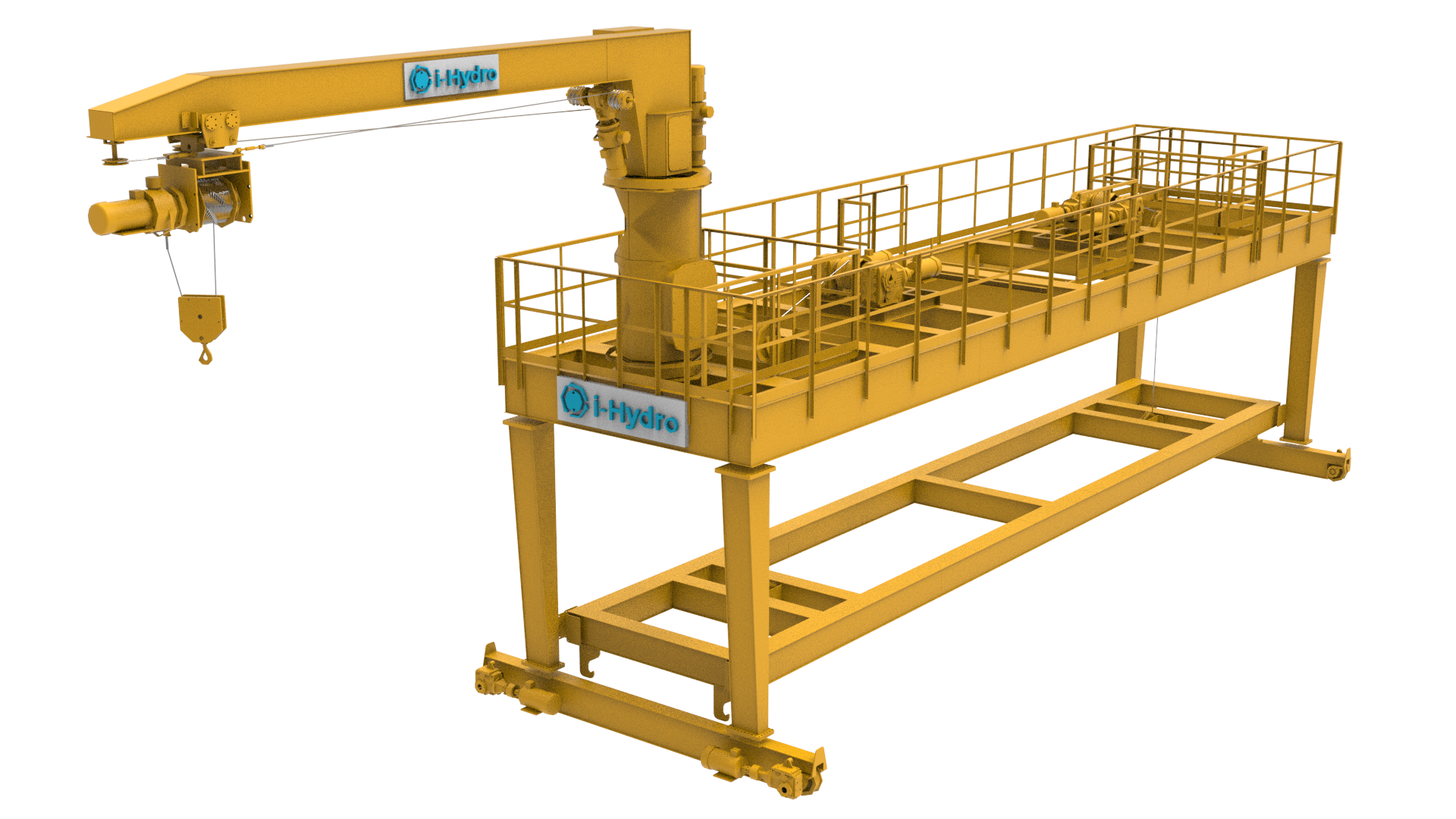

Козловые краны

(Gantry crane)

Родственник мостового крана, но опирающийся не на стены, а на собственные опоры-«ноги» на полу. Незаменимы там, где нужно и перемещать грузы, и оставить проезд для техники под краном — например, в портах.

Мостовые краны

(Overhead cranes)

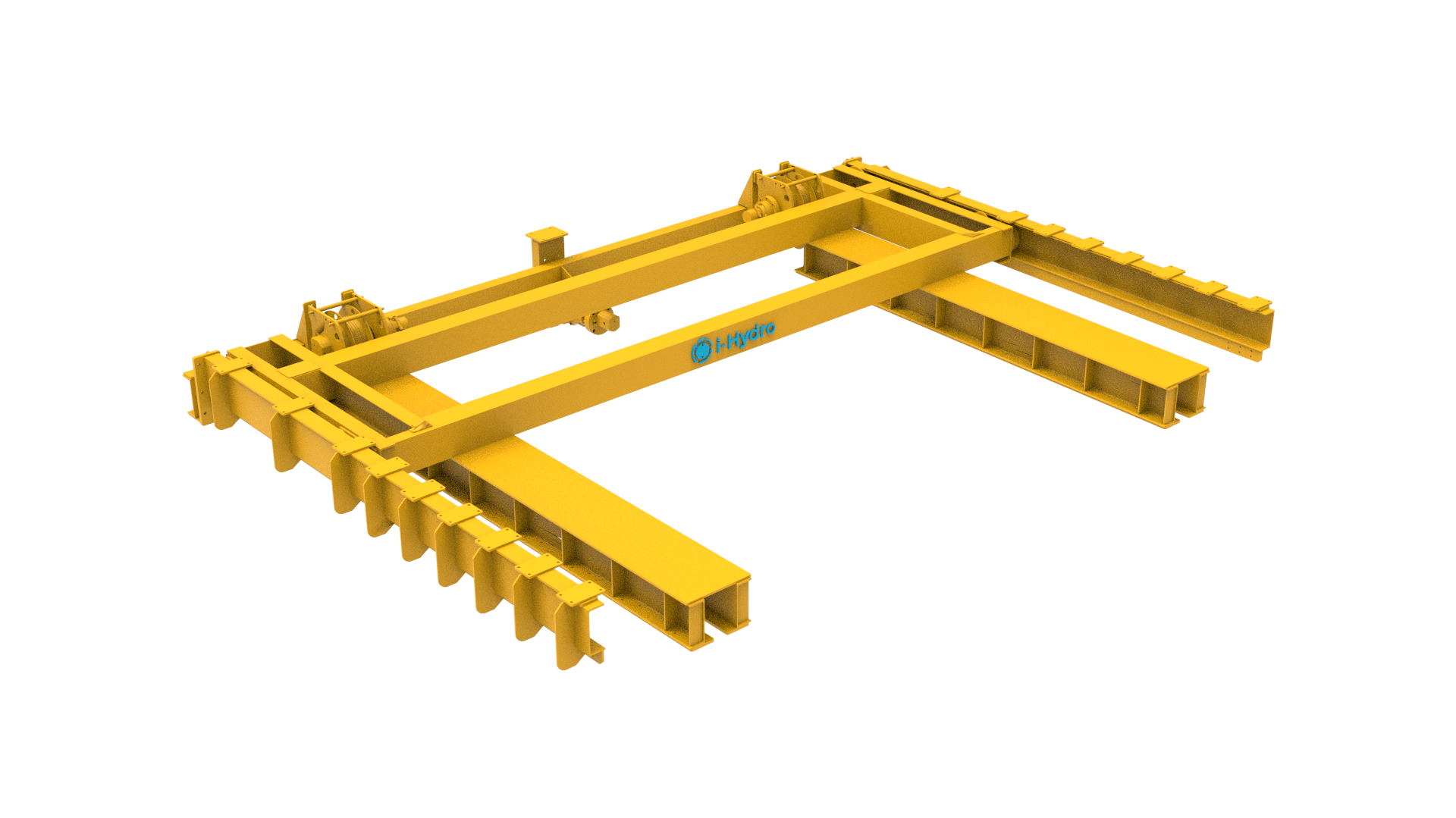

Несущая балка на рельсовых путях под потолком цеха и тележка с лебёдкой, курсирующая по ней. Классика любого производства: перемещение заготовок и материалов там, где нужно накрыть всю площадь помещения.

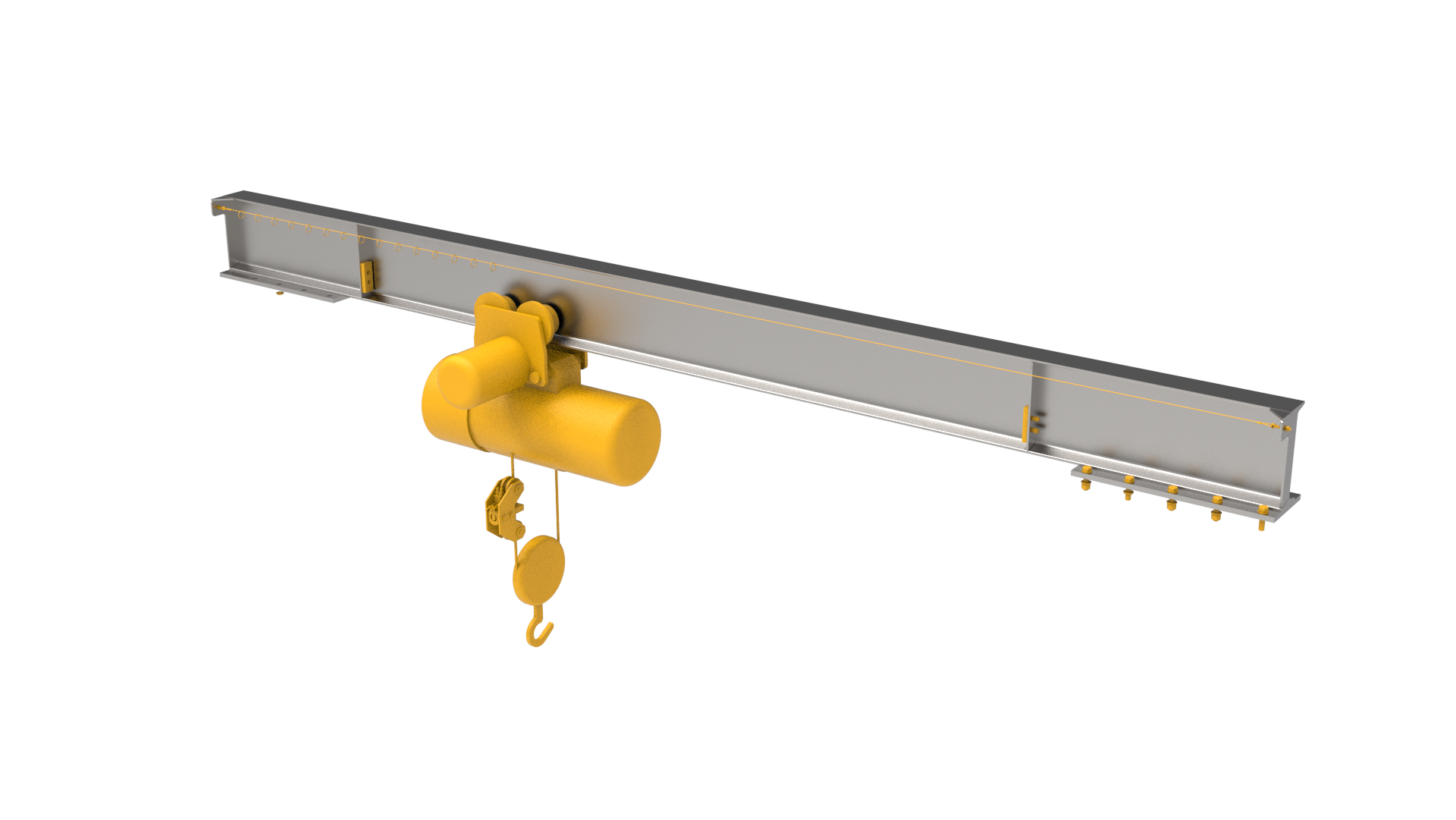

Монорельсовые краны

(Monorail cranes)

Монорельс на потолке или стенах и грузовая тележка с талью. Более лёгкое и гибкое решение, легко встраиваемое в конвейерные линии.

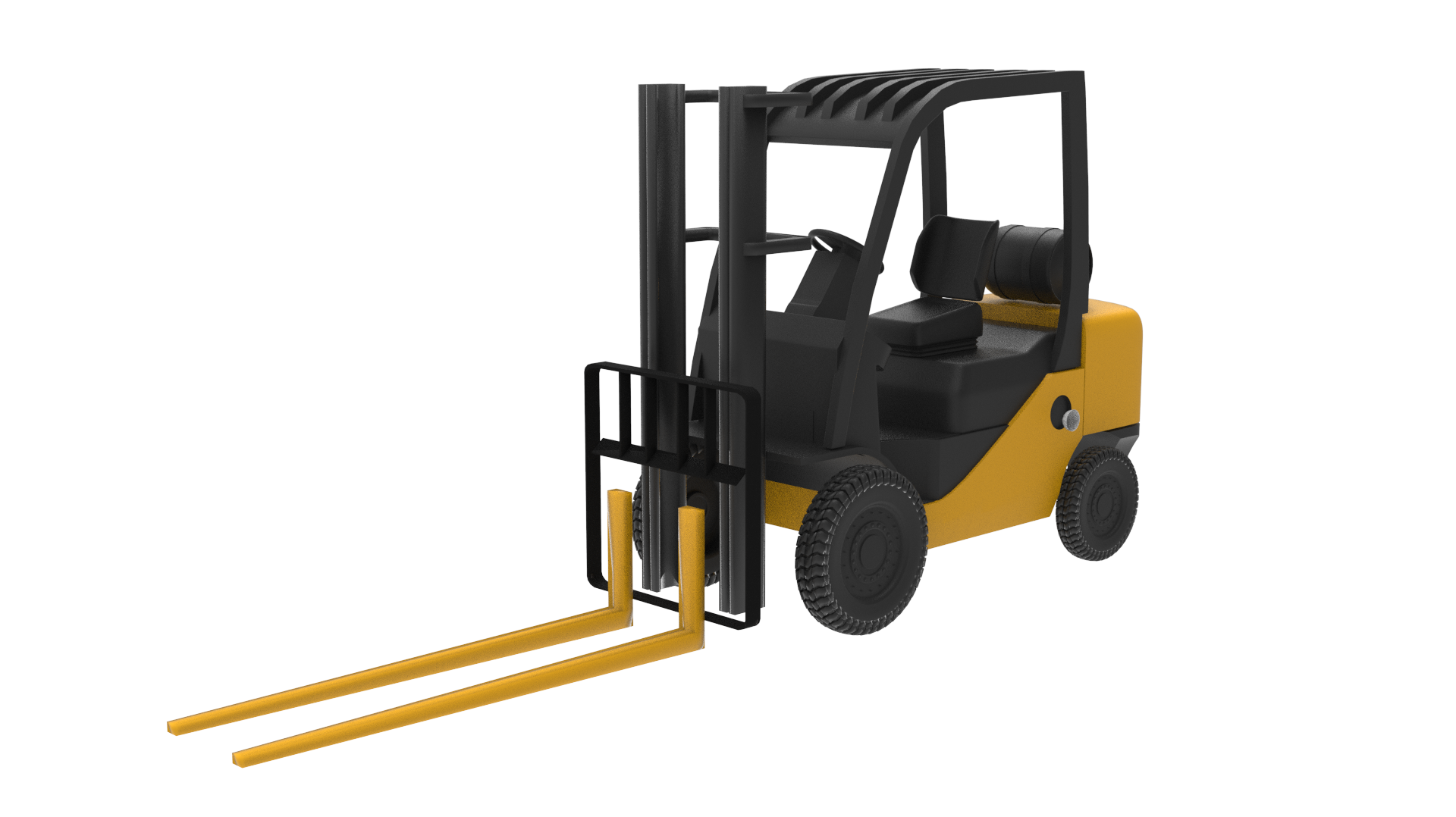

Краны штаблёры

(Stacker cranes)

Техника для автоматизированной или механизированной работы со складом: мостовые штабелёры между рядами стеллажей и самоходные вилочные штабелёры для открытого хранения.

Кран-манипуляторные установки (КМУ)

(Hydraulic crane unit)

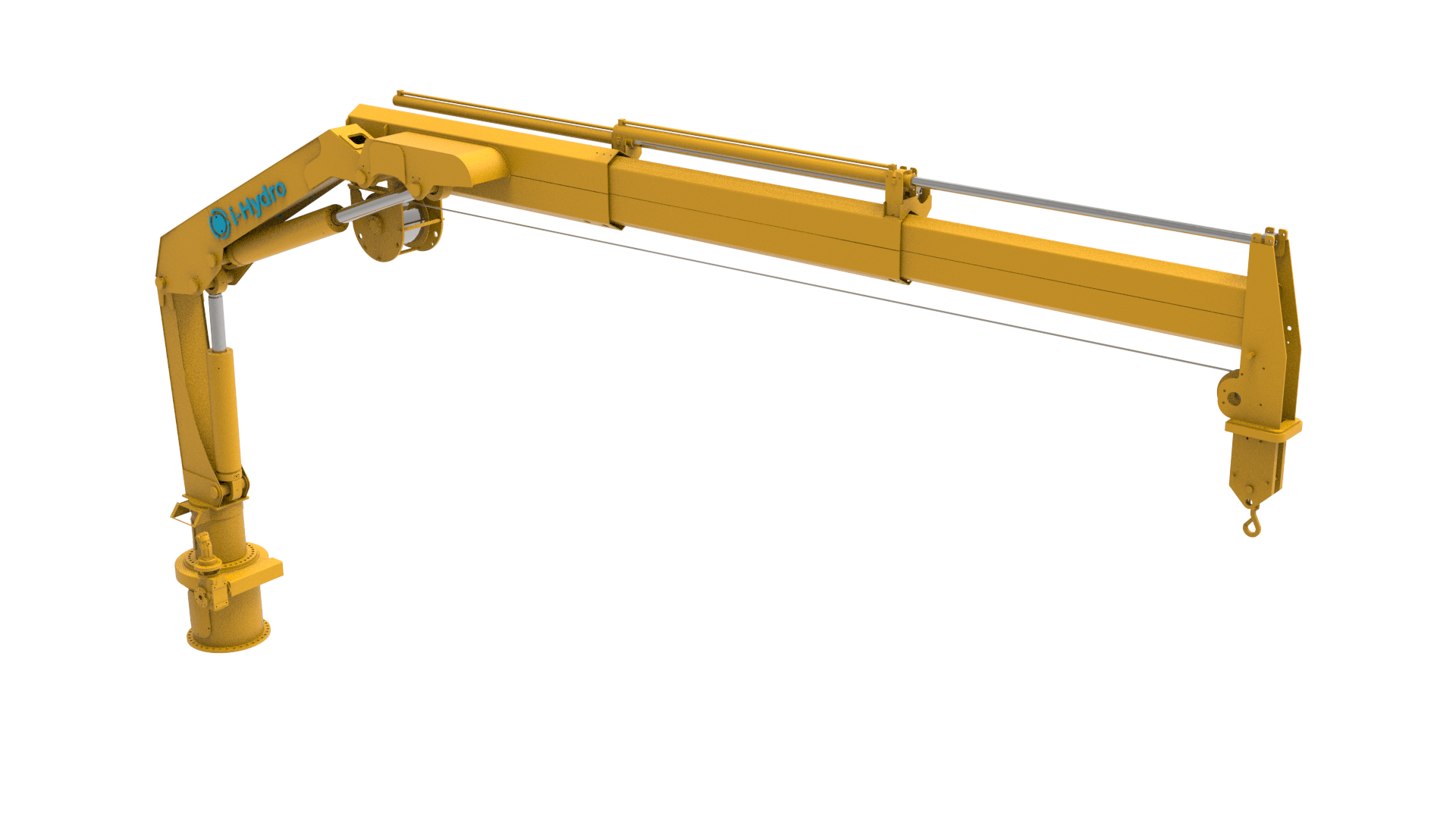

Поворотная стреловая система на шасси грузовика, прицепа, судна или стационарном основании. Один из самых универсальных типов кранов на рынке.

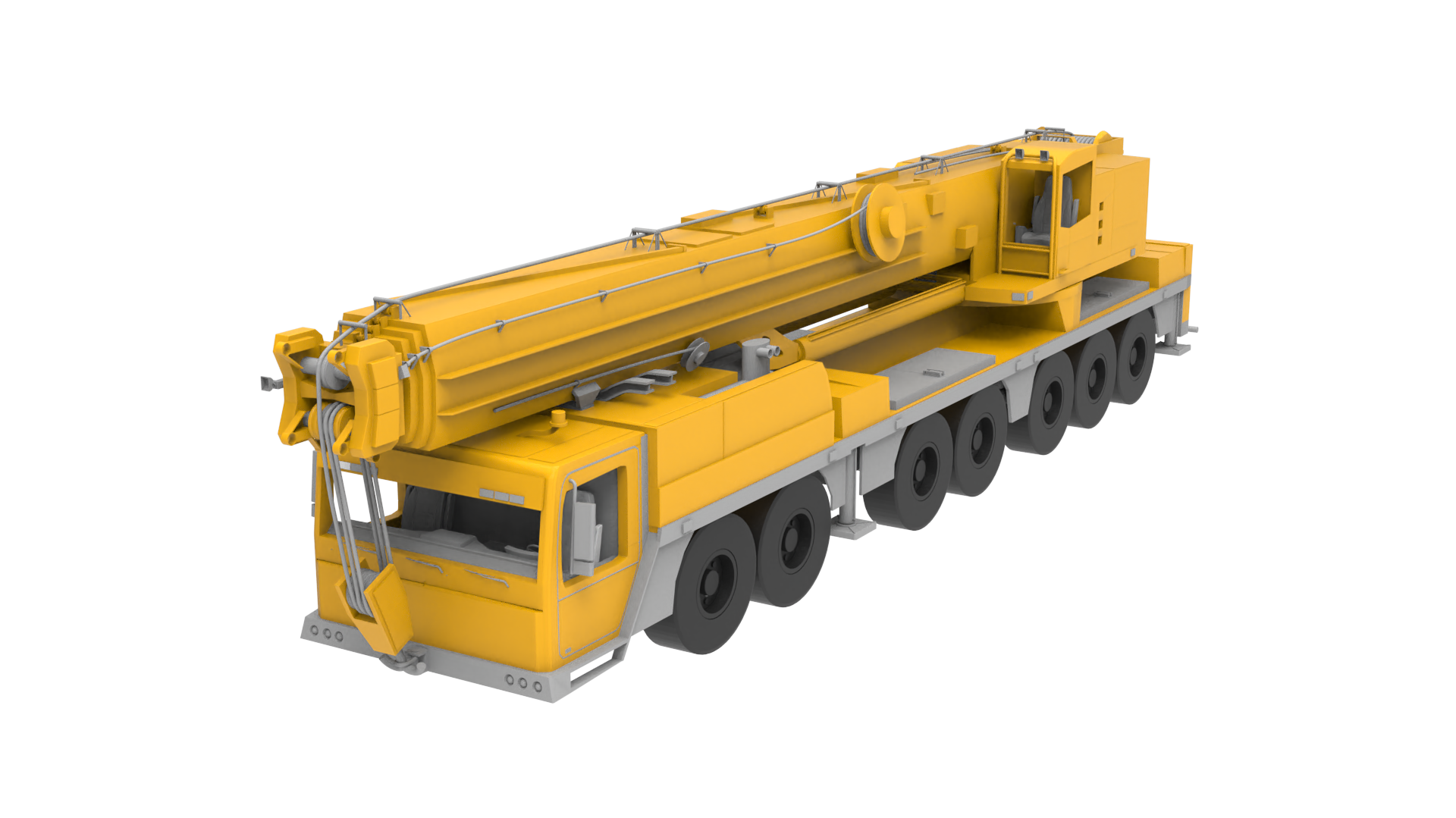

Самоходные краны

(Mobile cranes)

Техника на колёсном или гусеничном ходу, способная добраться до объекта своим ходом, без разборки и подготовленных путей.

Деррик краны

(Derrick crane)

Мачта, стрела и система противовеса или растяжек вместо привычной поворотной платформы. Компактное решение там, где важнее грузоподъёмность на единицу собственного веса, а не высота подъёма.

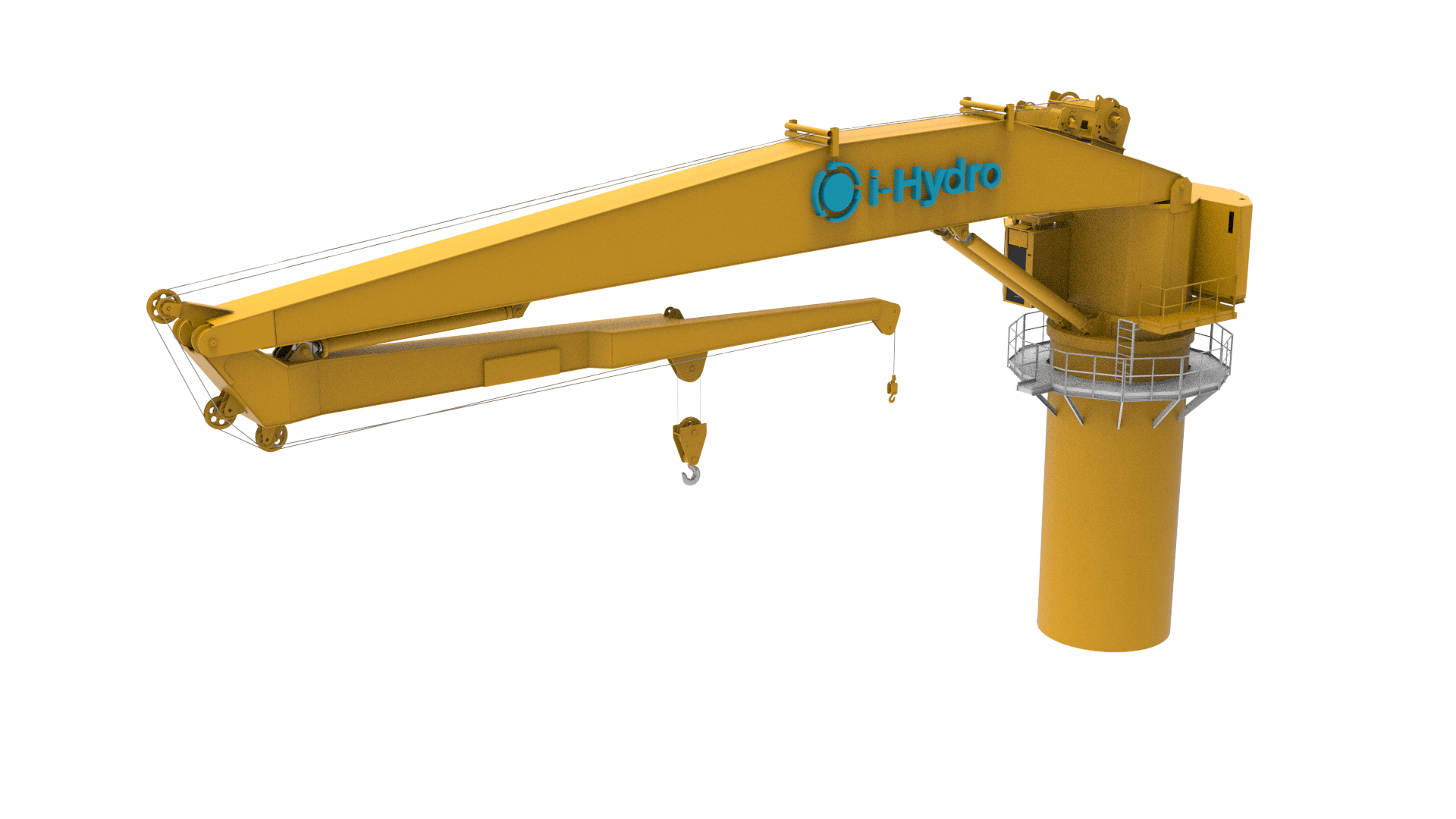

Оффшорные краны

(Offshore cranes)

Тяжёлая техника на стационарной колонне для морских условий: ветроэнергетика, нефтегаз, глубоководные операции.

Портовые и перегрузочные краны

(Port and cargo handling cranes)

Большая грузоподъёмность и значительный вылет стрелы для перемещения грузов между судном и берегом, в том числе на плавучих платформах в открытой акватории.

Судовые спасательные системы (СПУ)

(Marine evacuation systems)

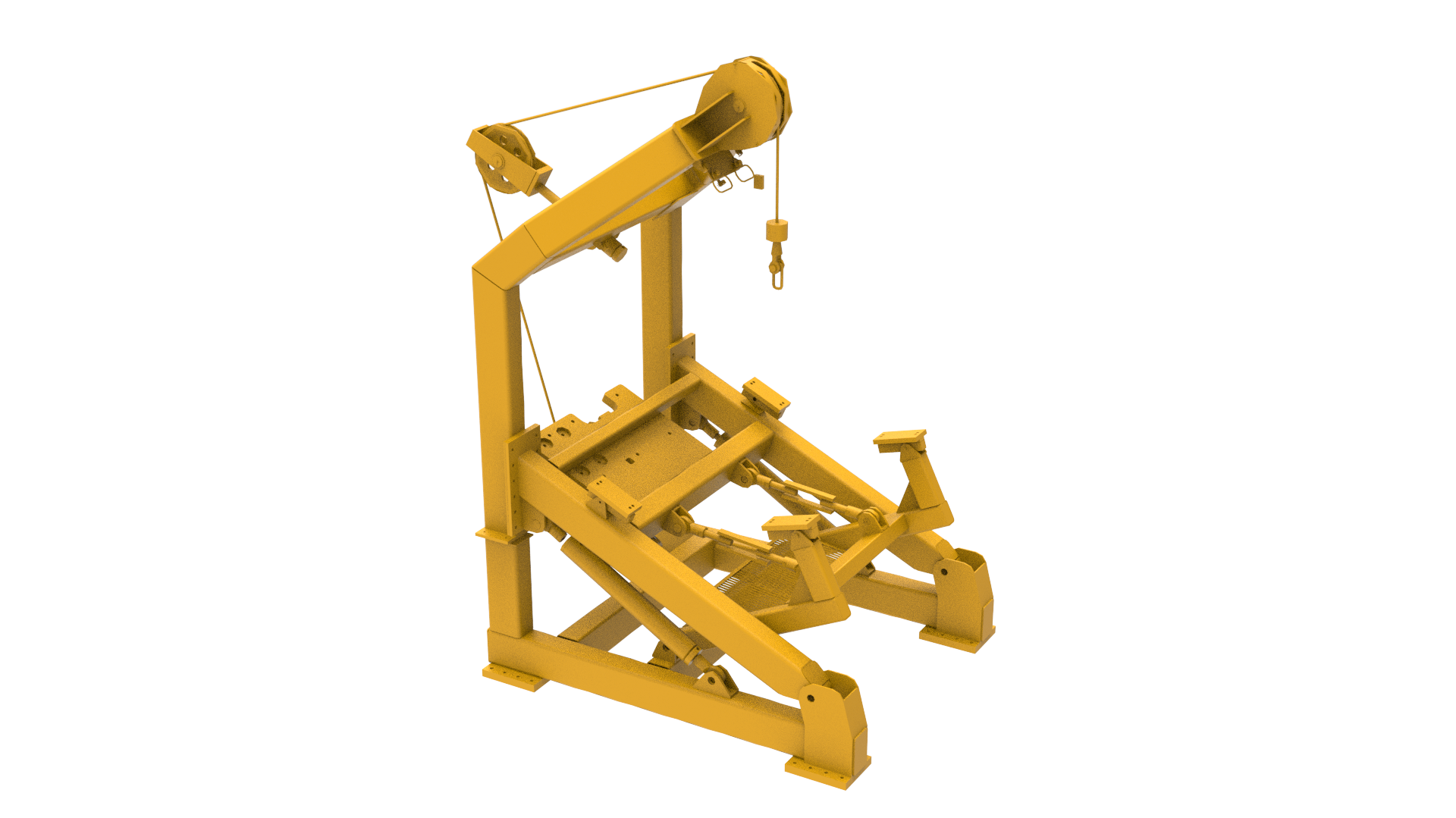

Гравитационные или гидравлические шлюпбалки для быстрого спуска спасательных шлюпок в критической ситуации.

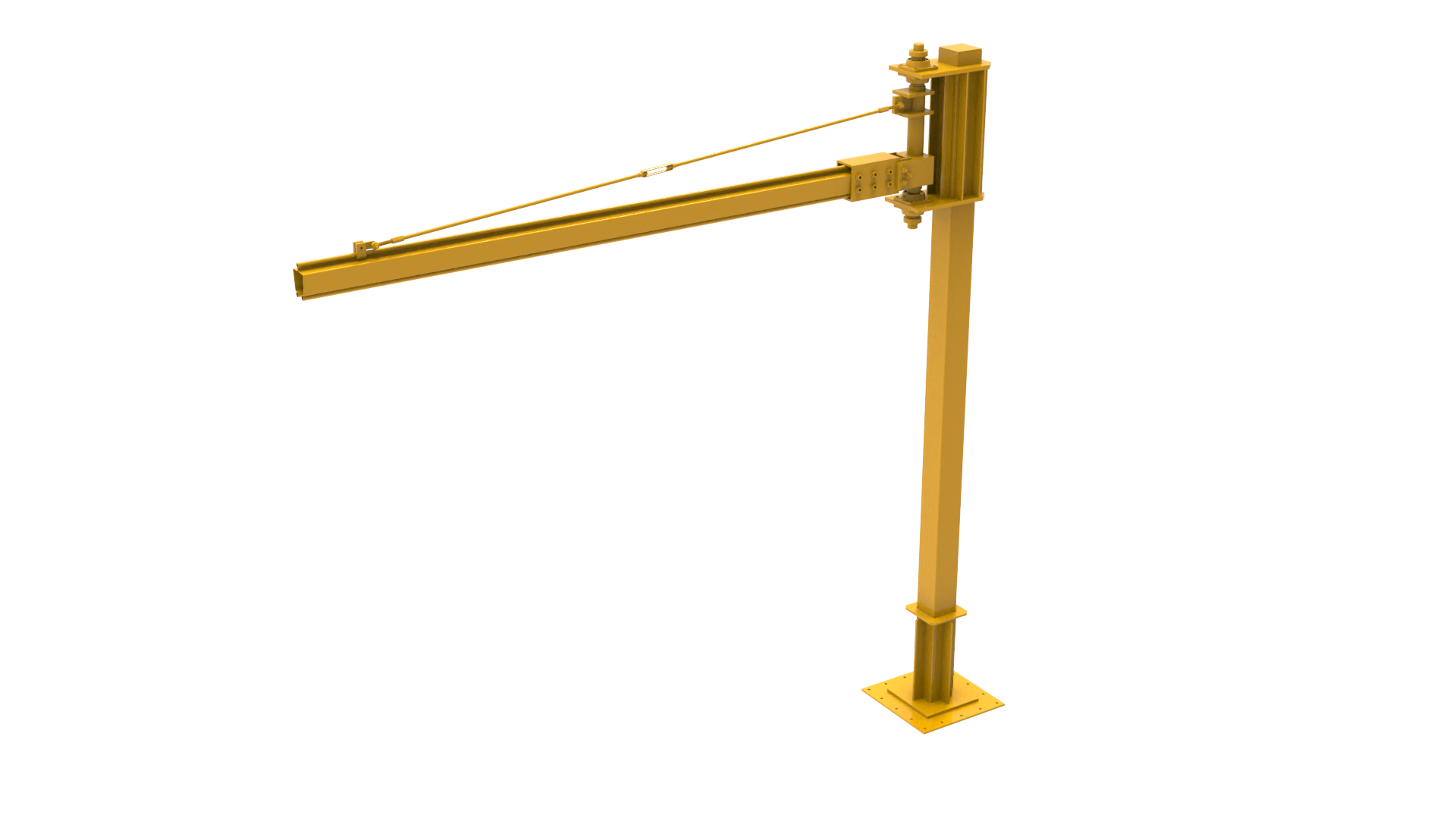

Консольные краны

(Jib cranes)

Ферма (или колонна) и горизонтальная консоль с тележкой. Простое, недорогое и быстро монтируемое решение для складов и производств.
