Как поднять лодку на борт: механика невидимого крана

Представьте: большой речной теплоход стоит у причала, и с его борта нужно спустить на воду небольшую прогулочную лодку — аккуратно, без рывков и перекосов. Казалось бы, ничего особенного. Но если лодка весит почти четыре тонны, а высота спуска достигает четырёх метров, простой лебёдкой уже не обойтись. Именно для таких задач создаётся спуско-подъёмное устройство — сложная машина, которая прячется прямо в потолке судна и остаётся почти незаметной, пока не придёт время работать.

Почему это сложнее, чем кажется

Главная сложность — геометрия. Лодка стоит на борту судна, а спустить её нужно за борт, на воду. Значит, устройство должно не просто поднять груз вверх-вниз, но и переместить его в горизонтальной плоскости — «вынести» за борт на расстояние почти 2,5 метра. При этом суммарный вылет механизма достигает 4,3 метра. Добавьте к этому условия эксплуатации: порывы ветра до 24 м/с, мороз до −30 °C, постоянная судовая вибрация. Любая из этих нагрузок в отдельности — уже серьёзный вызов для конструктора. Все вместе — задача, требующая продуманного инженерного решения.

Как устроен механизм

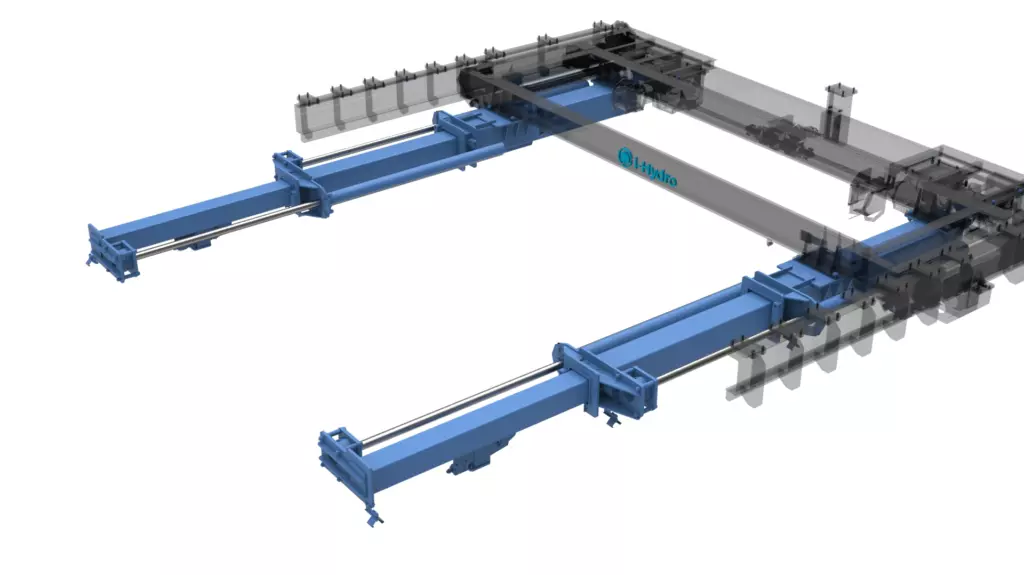

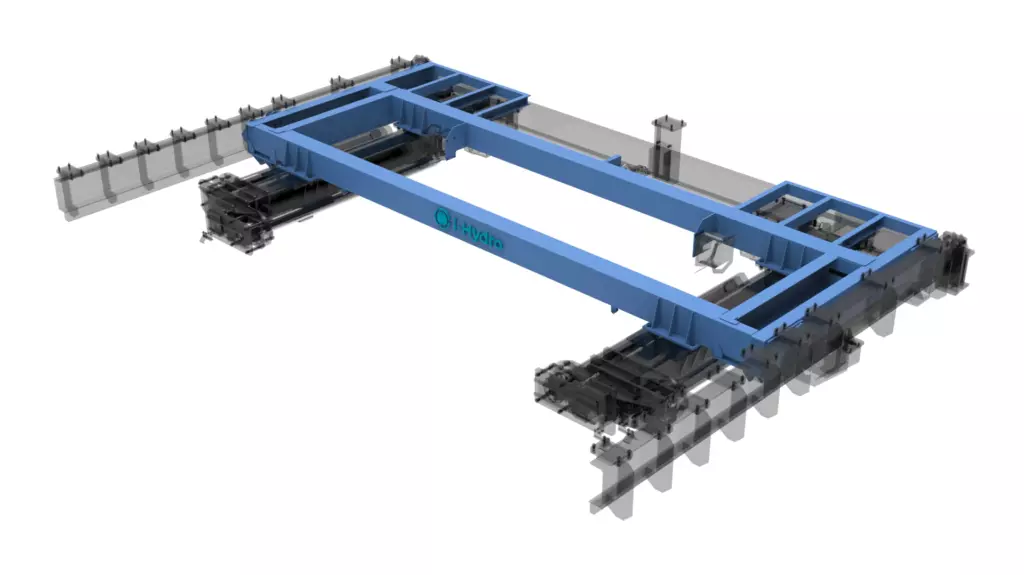

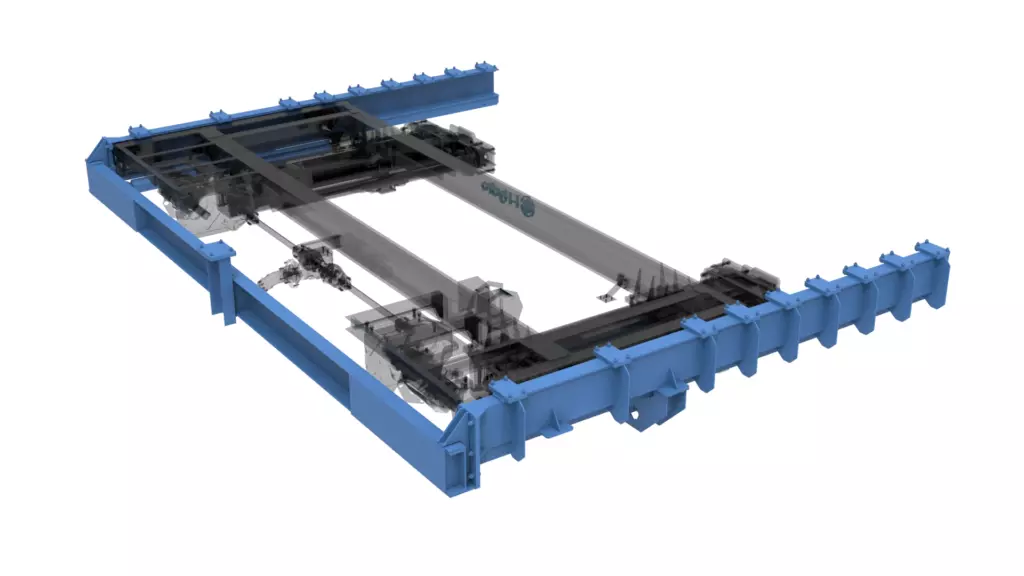

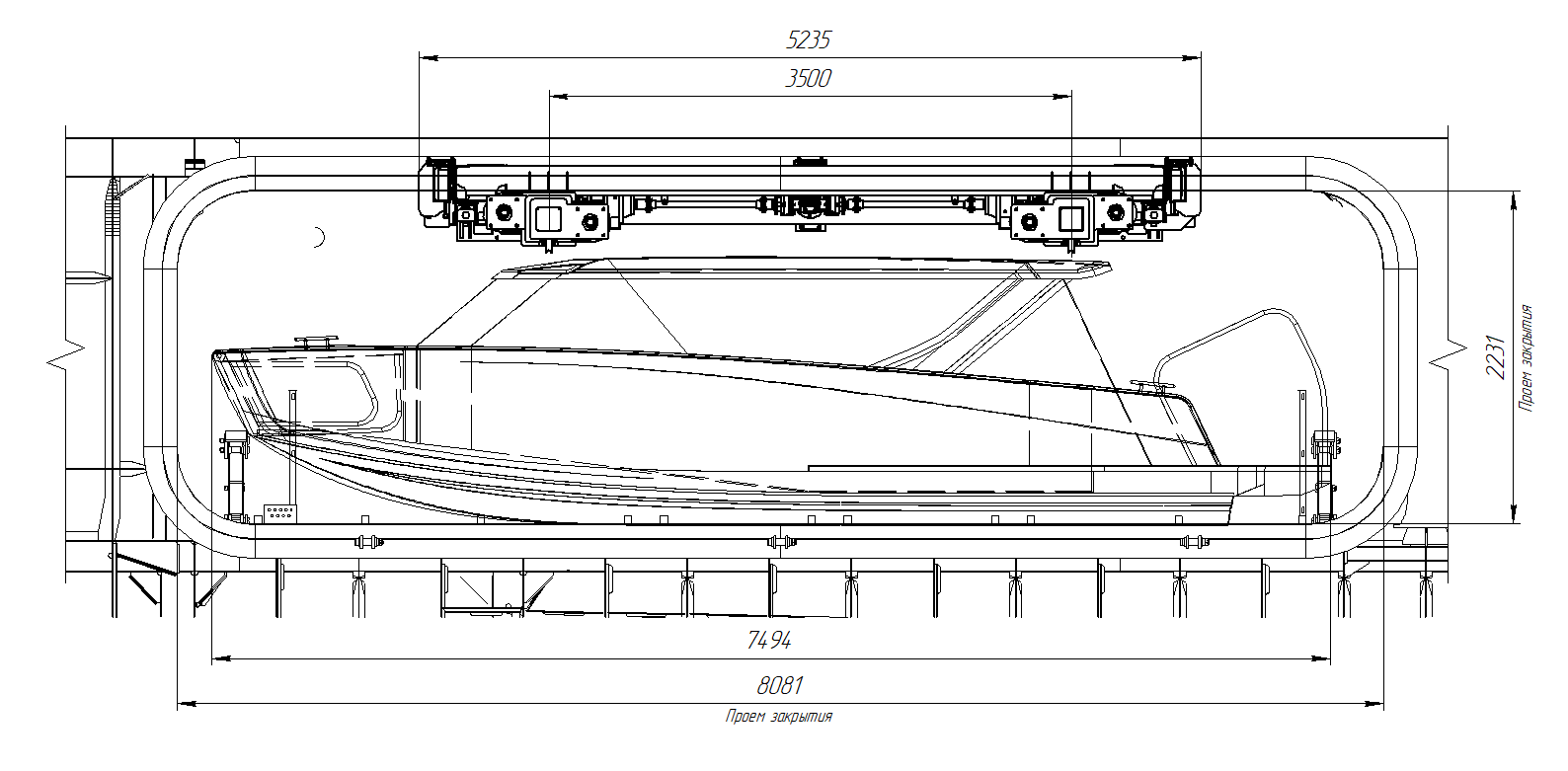

Конструкция устройства напоминает раздвижной мост, встроенный в потолок. Основа — два параллельных рельса, закреплённых к подволоку (так на флоте называют потолок) судна. По этим рельсам движется поперечная балка — мост. Сам мост несёт на себе два телескопа: выдвижные многосекционные «стрелы», каждая из трёх секций коробчатого сечения. Когда телескопы выдвигаются, они выносят груз за борт судна. Поднимают и опускают лодку два стальных каната диаметром 13,5 мм, намотанных на барабаны лебёдок. Скорость подъёма — не менее 10 метров в минуту.

Из чего это сделано

Несущие металлоконструкции — рельсы, мост, корпуса лебёдок — выполнены из конструкционной стали, специально выбранной с учётом морозостойкости. Для наиболее нагруженных деталей — осей барабанов и колёс — применены легированные стали с повышенной прочностью. Секции телескопов скользят по накладкам из маслянита — специального антифрикционного материала, который не требует частой смазки и хорошо работает при ударных нагрузках. Вся конструкция окрашена в белый цвет.

Мозг машины — гидравлика и электроника

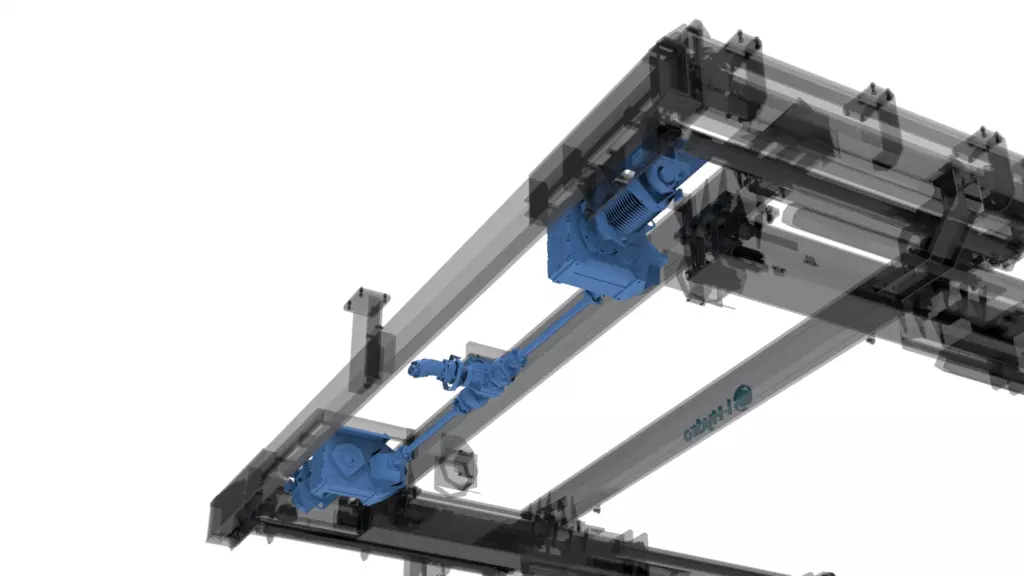

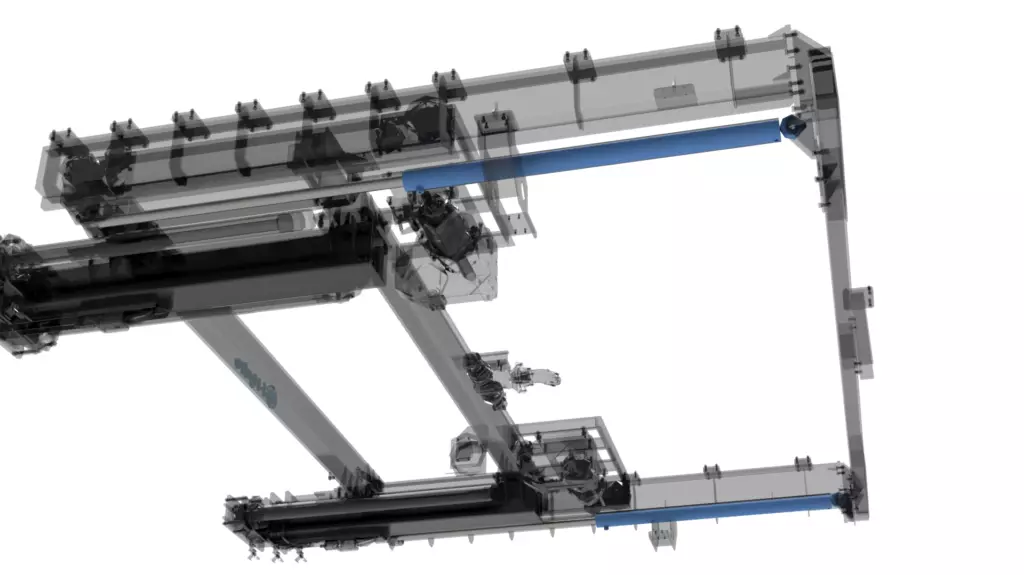

Все движения устройства обеспечивает гидравлическая система. Насосная станция под давлением до 20 МПа (это примерно в 200 раз больше давления в автомобильной шине) подаёт масло в гидроцилиндры и гидравлические тормоза лебёдок. Синхронность работы двух лебёдок обеспечивается механически — через общий привод и карданные валы, что исключает перекос лодки при подъёме. Гидроцилиндры, двигающие мост по рельсам, также работают синхронно — их движение согласует делитель потока. Общий объём гидравлической жидкости в системе — 280 литров. Управляет всем этим хозяйством один оператор с небольшого беспроводного пульта прямо с палубы.

Как этим управлять

Оператор держит в руках компактный пульт радиоуправления и видит весь процесс. Последовательность проста: мост выдвигается за борт, телескопы раскрываются, траверса — специальная поперечная балка со стропами — опускается к воде, лодка зацепляется и поднимается на борт. При нештатной ситуации одно нажатие кнопки «Аварийная остановка» мгновенно блокирует все движения. Датчики контролируют крайние положения каждого подвижного узла и не дадут механизму выйти за допустимые пределы. Если откажет электропитание, устройство можно перевести в ручной режим управления — на этот случай в гидросистему встроен ручной насос.
